PISTON TYPE Y ANGLE SEAT VALVE
รายละเอียดสินค้า

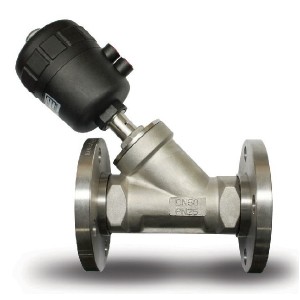

PISTON TYPE Y-ANGLE SEAT VALVE
(FLANGE TYPE)



​HYP-2150F / 2160F / 2170F / 2180F / 2190F

APPLICATIONS

Piping for water or steam, Industrial machinery piping, Sterilizers, Boilers, Air conditioners, Lubricators,

   Medical equipments, Vacuum packing





HYP 2150F / 2160F / 2170F / 2180F / 2190F









DIMENSION

 MODEL

ORIPICE(mm)

PORT CONNECTION

ACTUATOR SIZE (mm)

ØD

 ØF

 HYP-2150F

20

20A

50

  145

 -

64

140

75

100

 HYP-2160F

25

25A

63

 160

 -

80

173

54

125

HYP-2170F

32

32A

63

 170

 -

80

210

69

135

 HYP-2180F

40

40A

63

 183

 -

80

260

69

140

 HYP-2190F

50

50A

80

 195

 -

100

300

84

155





STANDARD SPECIFICATION

  WORKING FLUID

AIR, WATER, GAS, STEAM, CLEAN OIL

 WORKING PRESSURE

0 ~ 1.3 MPa

 FLUID TEMPERATUR

-10℃ ~ 180℃

 OPERATING PRESSURE

0.4 ~ 0.8 MPa

 ACTING TYPE

SINGLE ACTING (SPRING RETURN)

 BODY MATERIAL

SUS 304

 SEAT MATERIAL

PTFE

 OPTION

SOLENOID V/V, FILTER+REGULATOR, DOUBLE ACTING





Specification of the products are subject to change without prior notice for quality improvement.
